差压式流量计

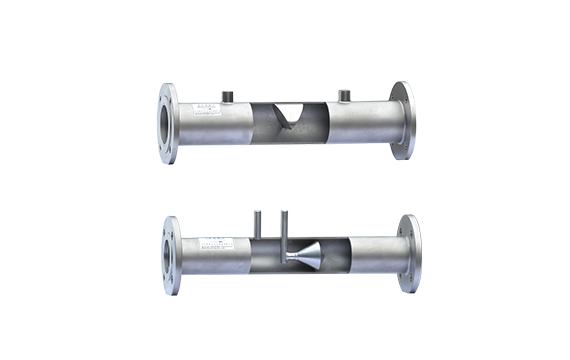

V锥流量传感器(V-coneflowmeter)是20世纪80年代提出一种新型差压式流量计，它利用V锥体在流场中产生的节 流效应来测量流量。与普通节流装置相比，它通过把原来的从中心孔节流改变为环状节流，从而改变了节流布局，通 过大量实践使用证明，V锥流量计与一般传统的差压流量计相比，具有长期精度高、重复性好、受安装条件局限小、 耐磨损、宽量程比、差压信号噪声小、压损小、适合脏污介质、安装费用低等优点。更由于V锥体本身作为流场的整 流器而成为一种具有自清扫、不堵塞、不粘附、耐磨独特性能的新型流量计。

1.安装要求低：V锥传感器的自整流特性改变了流速分布，消 除了涡流和死角，上游直管段0-3D、下游直管段0-1D;

2.量程比大：通常为15:1,最大可达50:1;

3.安装要求低：前0-3D直管道、后0- 1D直管段；

4.压损小、信号稳定：V锥的差压信号时高频低幅信号，同样 的β值，压损是孔板1/3~1/5,节能显著。信号波动是孔板 的1/10;

5.耐磨损：流线型锥形体节流后，在锥形体表面产生真空层效 应，使得锥形体不易磨损；

6.自清扫、不堵塞、不粘附：锥形彻底吹扫式设计避免了流体 中的残渣、凝结物或颗粒的滞留；

7.长期稳定性好：β值可长期不变，并保证长期精确测量；

8.精度高、重复性好：测量精度±0 . 5%F . S,重复性优 于±0 . 1%F . S;

9.β值范围宽：V锥形流量传感器独特的几何形状允许有广泛的β值范围；

10.规格齐全，安装方式灵活：可选管道式、法兰取压式、对夹 式、插入式等；

11.管径范围宽：适用φ15~φ2000mm管道(>2000mm协商 订 货 ) ;

12.可测高温、高压介质：工作温度最高700℃,最大压力42MPa;

13.可测脏污介质(如：焦炉煤气、高炉煤气、原料油、渣油等);

14.可测气液两相介质(湿气、冷凝水等)。

技术参数：
