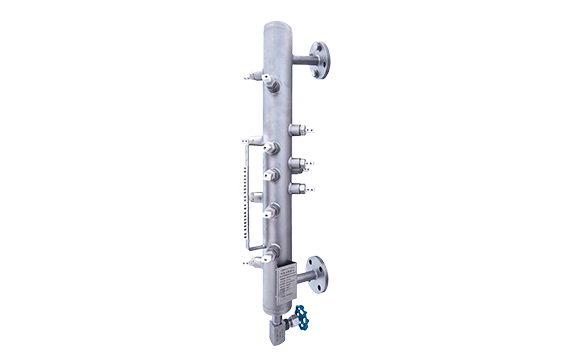

电接点水位计由测量筒、超纯陶瓷电极、显示仪表组成。分普通型、智能型、壁挂型。采用双色发光二极管，以汽侧红色，液侧绿色指示液位在容器中的位置， 具有越限报警、输出功能。 电接点水位计结构简单、显示直观、运行可靠、 判断和排除故障方便等优点，能适应锅炉变参数运行。电接点水位计适用于导电液体的液位测量和控制。主要用于锅炉汽包水位、高低压加热器、除氧器、蒸发器、凝结器、分离器及其他非易燃易爆场合下容器液位的测量与控制。
1.电接点采用交流激励方式，有效延长电极寿命；
2.用模拟和数字显示液位，直观显示水位升降状况；
3.液位越限声光报警，多种报警方式用户设定；
4.可根据设置好的最大、最小水阻，在设定范围内可自 动判断、跟踪水汽阻变化情况(智能型);
5.可测试电极和显示电极的水阻、汽阻值(智能型);
6.可配0~10、4~20mADC电流输出；
7.可由面板按键设定标尺刻度、报警点数、报警方式；
8.配备上、下限各2组常开常闭接点，特殊可配各3组；
9.具有报警逻辑控制判断功能，有效防止假水位报警。
技术参数：
| 测量筒 |
|
| 测量筒材质 | 20G、304,或用户要求 |
| 工作压力 | 4.0、6.4、10、16、22MPa;或按用户要求 |
| 工作温度 | ≤450℃(对应额定工作压力下饱和温度) |
| 安装中心距 | 440、600、670mm,或按用户要求 |
| 过程连接方式 | 焊管：φ28x5,或按用户要求 |
| 法兰 | DN20,或按用户要求 |
| 电极安装方式 | 外螺纹式M16x1.5,压入式φ17xφ12 |
| 电极材质 | 超纯陶瓷电极 |
| 电极分布方式 | 见下页，或按用户要求 |
|
|
| 二次显示仪表 |
|
| 液体水阻范围 | 0~500KQ; |
| 模拟显示 | 1组LED灯(最多19点，特殊可达38点),以汽 |
| 红水绿方式配合标尺刻度显示当前水位高度； |
| 数字显示 | 以4位LED数码管显示当前水位高度； |
| 隔离输出 | 4~20mA(RL≤5002)或0~10mA(RL≤1K); |
| 电极至二次表距离 | ≤200m,壁挂式≤70m; |
| 报警输出接点 | 上下限各2组常开常闭接点。特殊可供上3 组常开接点，下3组常开接点 |
| 报警输出接点容量 | 250VAC 3A |
| 机内电池供电 | 当220VAC断电时，自动切换至机内电池供 |
| 电，工作时间约1小时； |
| 工作电源 | 220VAC±10% 5O±1Hz; |
| 环境温度 | -20~50℃ |
| 相对湿度 | ≤85%; |
| 外形尺寸 | 竖式80×160×300(宽×高×深); |
| 横式160×80×300(宽×高×深); |
| 壁挂式：284×185×95(宽×高×厚) |
| 开孔尺寸 | 竖式76+×152*、横式152*×76*(宽×高); |
